　　作者注:我将以前发表过的几个有关机械和驱动电路的DIY帖子重新整理组合一下重新发表(并会适当增加电源和主轴的DIY内容),为的是方便初入雕刻机制作的网友能够方便的了解DIY雕刻机机械、电子制作过程,我觉得DIY是强调自己动手制作的能力和乐趣,能采用和利用现有材料和二手配件改造是不错的选择。如果能给你带来帮助和乐趣,你别忘了要顶一下啊。

　我很早就想做一台雕刻机,准备了一段时间,现在利用假期开工了,上几个图,希望前辈多加指导。

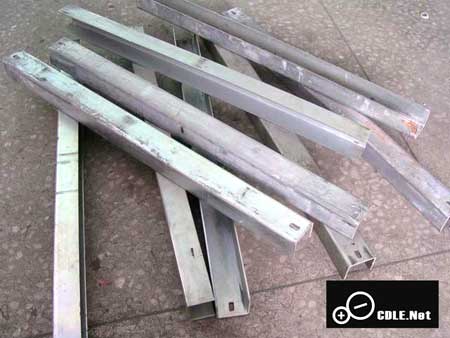

　这是做机架的材料,现成的压制镀锌U型材,厚度3mm。

图1

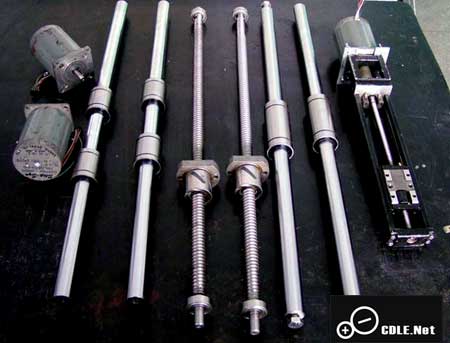

　　这是购买的2根二手滚珠丝杠1404长500mm/共260元 4根全新直径20mm长530mm光轴配直线轴承6个/共320元、二手Z轴小滑台行程220mm宽50mm/130元,3只二手57步进电机4.7V1.8A/共60元。

图2

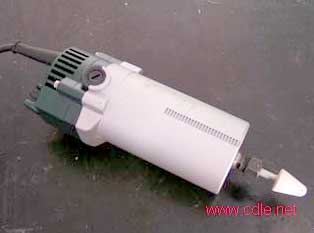

　　这是临时选用的主轴,350W6mm修边机/125元

图3

　这是自己做的尼龙联轴器,将步进电机和滑台连接起来。

图4

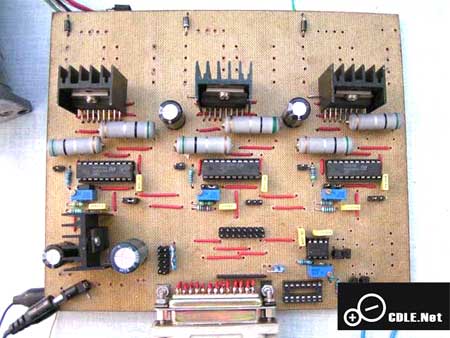

　　这是自己做的3轴控制版,采用L297+L298,拆机件,并口控制,带3轴限位电路。共花费不到50元。续流二极管还没有焊,整板已经调试好,用Kcam4和Mach2试验通过。

图5

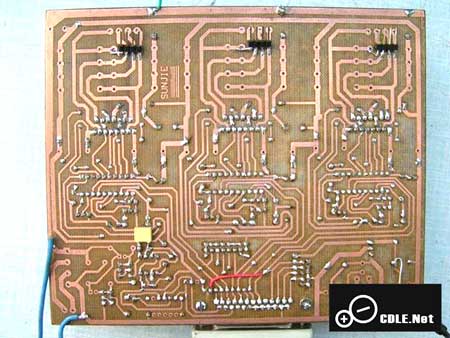

　　这是控制板背面,用热转印法做的。

图6

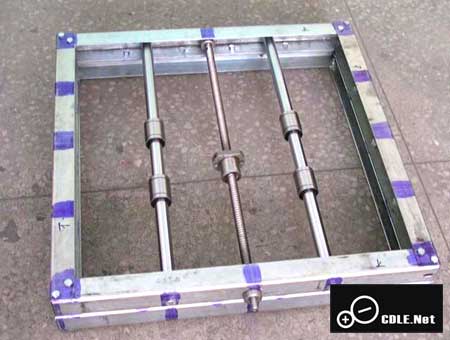

　　这是利用假期几天制作好的机架底盘540*540mm,底盘刚度很重要,所以采用两层,用螺栓连接,很稳固。

图7

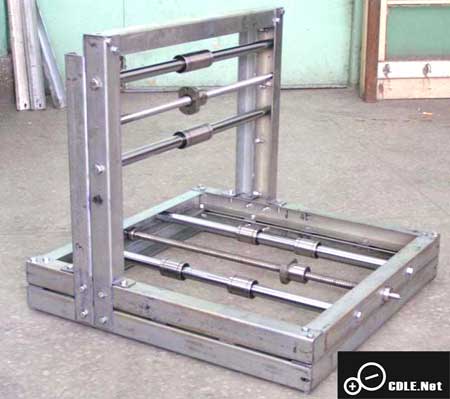

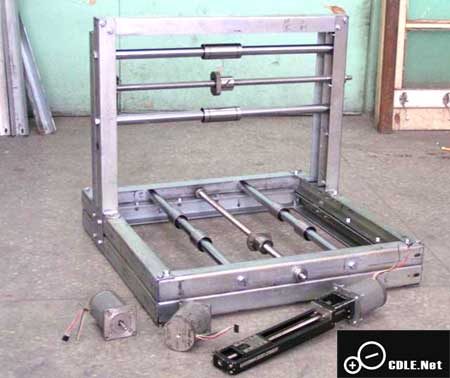

　　这是已经做好的机架整图,下一步加工丝杠轴承座并连接步进电机,安装Z轴,工作运动台等等。

图8

图9

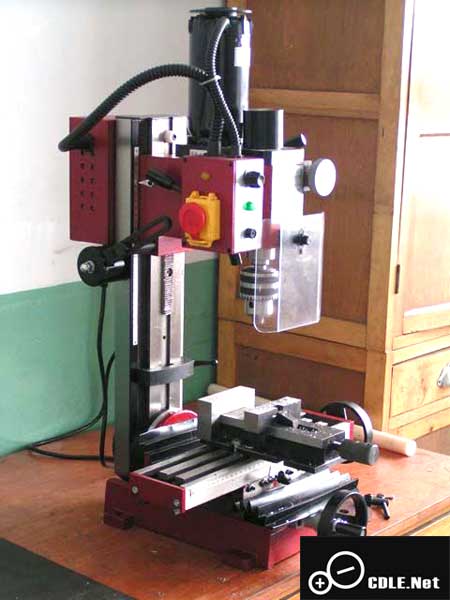

　　这是我新买的C3车床和X2钻铣床,等雕刻机做完后在将X2改制成数控铣床。

图10

图11

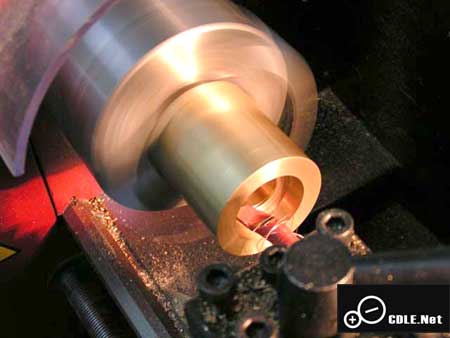

　　用C3车车加工丝杠轴承座,第一次做,整整做了大半天,用铜棒材料做了4个。不幸的是切割刀崩断了,后来只好用砂轮片切。

　　加工中

图12

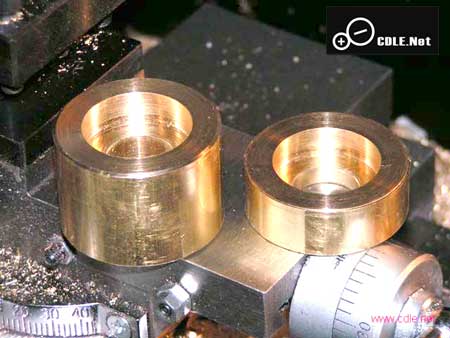

图13　加工好的轴承座

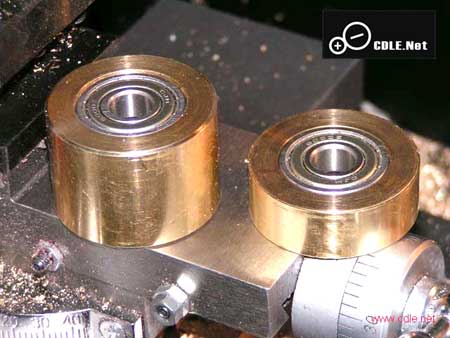

图14　装上轴承

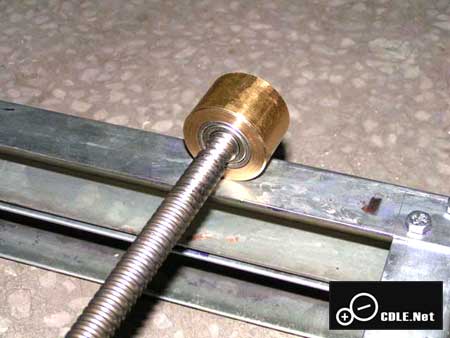

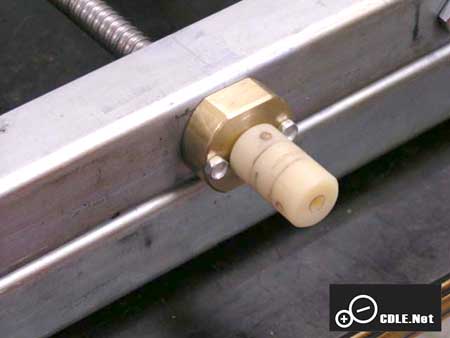

图15　装到丝杠上试试

图16　装到丝杠上试试

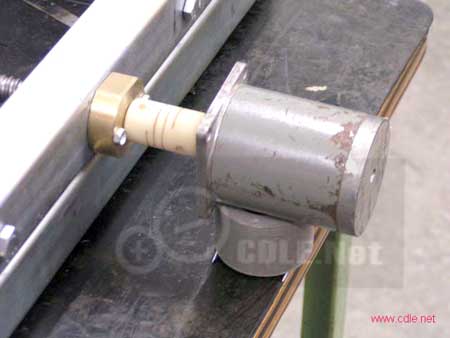

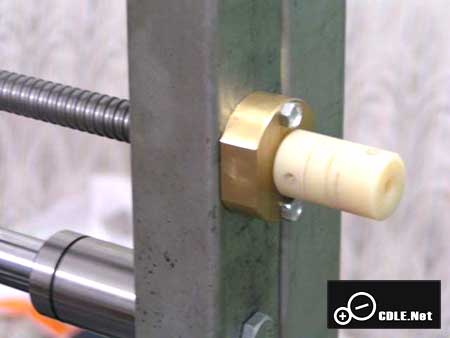

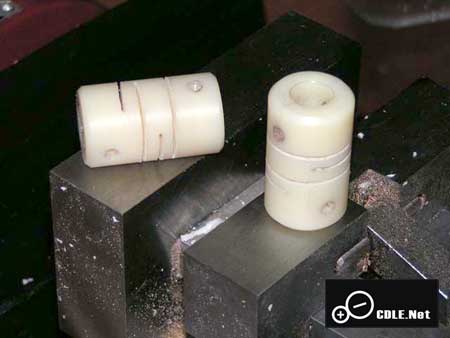

　　X和Y轴用的两个联轴器两头内孔直径不同,买一个新的要很贵的,二手有没有合适的。所以自己用尼龙做了两个,弹性槽是用锯条拉的,所以不是很整齐,但是使用是没有问题的,扭矩和弹性都能满足要求。

图17

图18

图19

图20 步进电机还没安装支架
